Nguyên lý hoạt động của máy phát điện 3 pha

Nguyên lý sinh điện của máy phát điện xoay chiều 3 pha.

Khi nam châm quay trong cuộn dây, điện áp sẽ sinh ra giữa 2 đầu cuộn dây. Điện áp này sẽ sinh ra một dòng điện xoay chiều.

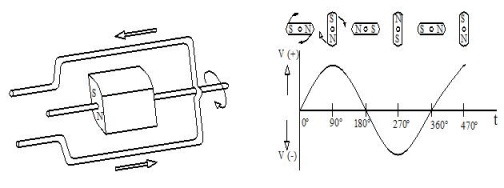

Sơ đồ nguyên lý sinh điện.

a- Sơ đồ nguyên lý; b- Dòng điện xoay chiều 1 pha trong một chu kỳ..

Mối liên hệ giữa dòng điện sinh ra trong cuộn dây và vị trí của nam châm được chỉ ra trong hình vẽ. Dòng điện lớn nhất được sinh ra khi cực N và cực S của nam châm gần với cuộn dây nhất. Tuy nhiên, chiều dòng điện ở mỗi nửa vòng quay của nam châm lại ngược nhau.

Dựa trên nguyên lý trên và để sinh ra dòng điện một cách hiệu quả hơn, máy phát điện trên ô tô dùng 3 cuộn dây bố trí lệch nhau một góc 120 độ trên stator.

Sơ đồ nguyên lý dòng điện xoay chiều 3 pha

Mỗi cuộn A, B, C được đặt chênh nhau 120 độ. Khi nam châm quay giữa chúng dòng điện xoay chiều được sinh ra trong mỗi cuộn dây. Dòng điện bao gồm 3 dòng xoay chiều được gọi là “dòng xoay chiều 3 pha”.
